Je vais vous présenter dans cet article comment ajouter et configurer une caméra IP Heden sur la Zipabox. Je vous expliquerai par contre son utilisation dans une configuration d’alarme dans un autre article 🙂

Déballage de la caméra IP Heden :

La caméra IP Heden que j’ai commandée vient d’arriver chez moi. Cette caméra est vendu au alentour de 100€ chez les différents revendeurs.

La voici une fois déballée de son carton.

 Caméra déballée

Elle est livrée avec son câble d’alimentation, un câble réseau et une antenne wifi.

Je ne vais pas vous décrire comment configurer la caméra à votre réseau, car ce n’est pas le sujet de cet article et la notice livrée avec l’explique très très bien ! Je vais vous expliquer comment l’intégrer à votre Zipato et vous présenter les différentes fonctionnalités.

Configuration de la caméra avec la Zipabox :

Une fois installée, connectons nous à notre Zipabox. Là allons sur la gestion “Caméra _ béta” et cliquons sur un des 4 icônes pour ajouter notre caméra.

Ajouter une caméra

Une recherche de Caméra IP va se lancer. Nous avons à ce moment là, la possibilité de “passer” cette recherche.

Recherche de cam IP

Une fois la recherche finie, on obtient la fenêtre suivante où apparait différents périphériques (qui ne sont pas forcément des caméras IP !!) reprenant leur adresse MAC, leur adresse IP. Si votre caméra IP n’apparaît pas dans la liste “entrer l’adresse IP de votre caméra” vous même et cliquer sur ajouter.

Recherche de cam IP finie

Une fois ajoutée nous allons pouvoir la configurer en allant sur la vignette de la caméra en cliquant sur le premier petit logo image.

Vignette caméra

Une chose à noter à ce moment là, c’est que Zipato a intégré, pour la configuration de la caméra, un paramètre “Default settings” où apparaît plusieurs modèles de caméra, et qui a pour but de paramétrer automatiquement certains champs.

Default settings

Malheureusement la caméra Heden n’a pas encore été pris en compte par Zipato. Il faudra donc configurer vous même la caméra.

Pour cela ouvrez une fenêtre Internet Explorer pour vous connecter sur l’interface de votre caméra via son adresse IP, et allez dans l’onglet “Gestion de paramètre / Réglages FTP”. Là remplissez les paramètres pour les faire correspondre dans les 2 interfaces comme sur la photo suivante.

lien caméra-zipato

Il reste à ce moment là une chose à faire pour que l’image du direct apparaisse sur l’interface de la Zipato : Ajouter l’utilisateur FTP sur l’interface de la caméra.

Pour cela il faut aller dans l’onglet “Gestion de l’appareil / Réglages utilisateurs” de la caméra et ajouter l’utilisateur FTP en tant que “Visiteur” comme suit.

Utilisateur sur Cam

Une fois tout cela fait votre vidéo du direct sera disponible via votre interface Zipato.

Vignette caméra ok



image  Vous servira à éditer les paramètres de la cam.

image Vous servira à rafraichir la vidéo.

image Vous servira à ouvrir l’interface de votre caméra (ce qui est un plus par rapport à ma Eedomus).

image Vous permettra de prendre une photo instantanée.

image Vous permettra de regarder la vidéo en direct en plus grand que part la vignette.

image Vous permettra de regarder l’historique des instantanés (je vous présenterais vite fais juste après car c’est plutôt intéressant)

image Vous permettra de supprimer la caméra.



En cliquant sur l’icône d’historique des instantanés image, vous obtiendrez la fenêtre suivante où vous pourrez voir les photos soit en miniatures soit en liste. De la vous pourrez également rechercher vos photos par date, les supprimer ou les télécharger.

Historique instantanés calendrier      Historique instantanés liste      Historique instantanés

Appli smartphone :

Via l’application smartphone voilà ce que ca donne via l’icône “Caméras”.

On peut voir le statut de la caméra (Online ou Offline) ce qui est pratique pour détecter un problème de connexion, la possibilité de prendre une photo via le bouton ”Snapshot” et également un système de filtre par date comme sur l’interface Web Zipato pour visualiser les différents instantanés.

shot_2014-03-19_22-10-54 shot_2014-03-19_22-11-04 shot_2014-03-19_22-11-56 shot_2014-03-19_22-11-27



Conclusion :

Voilà pour ce qui est de la configuration de la caméra IP Heden dans la Zipato.

La configuration de la caméra Heden n’est pas des plus compliqué avec un peu de recherches.

La Heden est d’un bon rapport qualité prix et c’est une caméra qui rempli très bien son rôle.

Je vous montrerais dans un prochain article comment utiliser la caméra dans une configuration d’alarme et vidéosurveillance. Encore un peu de patience 😉

N’hésitez pas à réagir et a faire part de vos remarques.



Test de la Zipabox

Test de la Zipabox

Présentation de la Zipabox

Etant actuellement possesseur d’une box Eedomus, Nord-Domotique m’a prêté une nouvelle box, la Zipabox, afin que je vous la présente et fasse découvrir en différents petits articles.

Introduction :

Pour commencer, cette box a été développé par ZIPATO, une société Croate.

La Zipabox est vendue au prix de 199 € chez nos partenaires.
Elle intègre par défaut la technologie Z-Wave, mais également d’autres protocoles par l’intermédiaire de ses différentes extensions (je vous montrerais via les photos les différents Slots). La Zipabox pourra ainsi être compatible avec le KNX, le Zigbee, mais également tous les protocoles utilisant la fréquence 433Mhz…

Cette box a la particularité de pouvoir être installée sur rails DIN directement dans un tableau électrique. C’est la seule à ce jour. A voir si le courant électrique ne fait pas interférence avec les communications radio.
Un exemple ici trouvé sur internet (site de Domadoo)

1



 Voici donc cette box déballée de son carton. Elle est petite (8cm de côté) et carrée.

Elle est beaucoup plus petite que l’Eedomus ( j’ai mis exprès un stylo a côté pour se rendre compte de ses dimensions 😉 ).
Elle est fournie avec son chargeur, un câble réseau et une antenne pour le Z-Wave.

 2



3



4



 Elle possède un CPU de 208Mhz et 32Mo de RAM. Zipato nous annonce une gestion jusqu’à 255 modules max.

 La Zipabox possède 2 slot afin d’y insérer différents modules d’extensions (que je présenterai un peu plus loin), une prise RJ45 pour la connexion au réseau, une prise antenne pour la réception des modules.

 7

6



Une application smartphone et tablette existe : « Zipato » (je détaillerai un peu par la suite)



Installation :

Une fois installée et connectée il suffit de se rendre sur http://my.zipato.com/ et de créer un compte (via le bouton « Enregistrer » en haut à droite).
C’est sur ce site que se passera par la suite la configuration de la domotique.

8

Après avoir validé l’inscription via le mail reçu, il faut se connecter pour entrer le n° de série de la box

9

La box se met à jour, et on doit se reconnecter pour arriver alors sur le panneau de contrôle suivant qui est divisé en plusieurs parties (Général, Sécurité, Caméras, …).

10

C’est via ce tableau de contrôle que l’on va configurer toute sa domotique.
La présentation des modules est assez déroutante vis-à-vis de la Eedomus, mais j’ai aussi l’habitude avec c’est pour cela…



A noter que ce panneau dispos d’une partie sécurité, dans laquelle on trouve un clavier virtuel pour l’activation de l’alarme, plutôt bien pensé car pas besoin d’installer un clavier physique



Je vous parlais un peu plus haut d’une appli smartphone et tablette (« Zipato ») qui a une interface des plus simple mais qui permet de piloter justement assez simplement sa box. Voici un peu à quoi elle ressemble !

12



11



Modules d’extensions :

Le gros avantage de cette box : la possibilité d’ajouter des modules d’extensions.
Ces modules viennent simplement s’emboiter les uns aux autres sur la box (chaque module comporte également un slot pour connecter un autre module). Ils sont donc très simples à installer.

13

Le module Backup

Il s’agit d’un module comportant une batterie en cas de coupure de courant, et également d’un port USB permettant d’y mettre une clé 3G avec abonnement internet, pour réaliser un secours de la connexion internet filaire.
Le module est à 99 €.



 14



Le module Zigbee

Ce module permet de dialoguer avec tous les modules domotiques compatibles avec le protocole radio Zigbee.
Il est vendu 59 €.

15

Le module KNX

Il permet de dialoguer avec tous les modules domotiques compatibles avec le protocole KNX.
Il est vendu 129 €.

 16

Le module RF 433 Mhz

Ce module permet de dialoguer avec tous les périphériques compatibles 433 Mhz (Chacon, X10, Oregon etc..). Il s’agit de l’équivalent du RFXCOM.
Attention tous les modules ne sont pas encore compatibles avec la ZIPABOX.
Il est vendu à 59 €.

17

Ce qui est plutôt une bonne affaire un RFXCOM USB (est à 95€).



Inclusion de module dans la box :

L’ajout de périphérique est un peu différent des box habituelles, puisque celle-ci dispose de plusieurs protocoles ZIGBEE, KNX, ZWAVE etc…
Lors de l’ajout de périphérique il faudra choisir suivant le type de module utilisé.
Pour le Z-Wave, c’est comme toutes les box Z-Wave, mode inclusion puis ajout….

18

Ensuite les modules ajoutés viendront s’ajouter dans les parties les concernant.



A noter qu’il existe des widgets préprogrammés.

19

La box sait également générer des graphiques de toutes sortes, pour la température, ou encore pour la consommation électrique

Présentation rapide des scénarios :

La gestion des scénarios se fait par bloque comme un « puzzle ». L’avantage est qu’on peut faire des scénarios plus ou moins complexes et il n’y a pas besoin de savoir programmer pour les faire, et surtout la création d’un scénario devient un jeu d’enfant ! Donc idéal pour des débutants

Pour faire un scénario, il faudra imbriquer des « puzzles », avec des modules.

On a des puzzles de contrôle qui peuvent lancer des actions en fonction de capteurs.

21

On peut faire aussi des opérations.

22

On peut également lancer des requêtes http

23

Conclusion :

Cette box est la première à proposer un système à la demande, grâce à ses modules d’extensions. Cependant si sur le papier, l’ajout d’extension est un atout commercial, cela fait monter le prix de la box, qui était à la base un argument de vente.
L’interface, pour ma part, est assez déroutante avec sa disposition mais cela mérite que je creuse encore un peu plus la box 😉

 Il est possible de se créer une API avec la Zipabox

Je pense, d’un premier abord, que comme toutes les box domotique, elle a ses avantages et ses inconvénients. Je ne sais pas quoi penser de cette box, sans l’avoir encore vraiment utilisée, mais j’essayerai de me faire une idée en la testant et en vous la faisant découvrir à travers divers petits articles.

 Cet article est présenté par m@d62,

Gestion d’un Chauffe-eau avec un relais 1 Charge Fibaro et une eedomus

Gestion d’un Chauffe-eau avec un relais 1 Charge Fibaro et une eedomus

J’ai décidé de domotiser mon chauffe-eau car en étudiant les courbes de consommation électrique grâce au module USB connecté sur ma box eedomus, je me suis rendu compte que les jours où je travaille (levé à 5h30 et oui c’est tôt.. )

Mon chauffe-eau se remet en marche de 5h30 à 7h30 (7h30 étant l’heure de l’impulsion EDF pour éteindre le chauffe-eau), ce qui entraîne une surconsommation de 0,5€ à 0,8€ (selon les jours).

Sur une base de 200 j ouvrés /ans en moyenne cela peut me faire une belle économie annuelle au niveau de la facture d’électricité.

Je n’avais, qu’une seule solution : mettre en arrêt le chauffe-eau via le contacteur jour/nuit du tableau électrique, ce qui implique de se souvenir qu’il faut le remettre sur « Auto » le soir. Ce qui m’a valu une douche sans eau chaude le lendemain matin plusieurs fois.

Grace à ma box eedomus et un module Fibaro 1 charge FGS-211 j’ai 2 solutions possibles :

Solution 1 :

Un branchement en direct selon le schéma suivant en enlevant complètement le contacteur jour/nuit de mon tableau électrique.

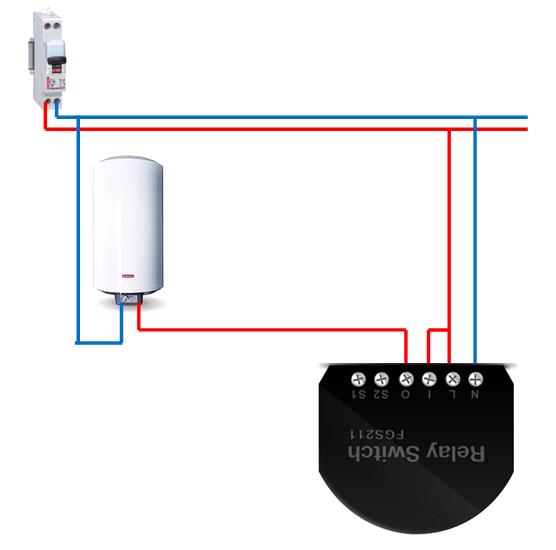

Schéma possible 1

Solution 2 :

Un branchement en passant par un contacteur jour/nuit. C’est la solution que j’ai choisi chez moi pour 2 raisons :

La première c’est que mon installation était actuellement mise en place avec ce contacteur (c’est l’impulsion EDF qui allume et éteint mon cumulus).

La deuxième c’est « Madame ». Eh oui dans le cas où nous recevons du monde à la maison et qu’il faille remettre le cumulus en marche forcée, madame peut toujours aller baisser le contacteur en mode marche comme elle le faisait auparavant. Ce qui évite une réflexion du type « Olalah toi et ta domotique !!» (à savoir qu’un scénario peut être mis en place en parallèle pour une mise en marche forcée via eedomus.

Schéma possible 2

Voici 3 photos de mon installation :

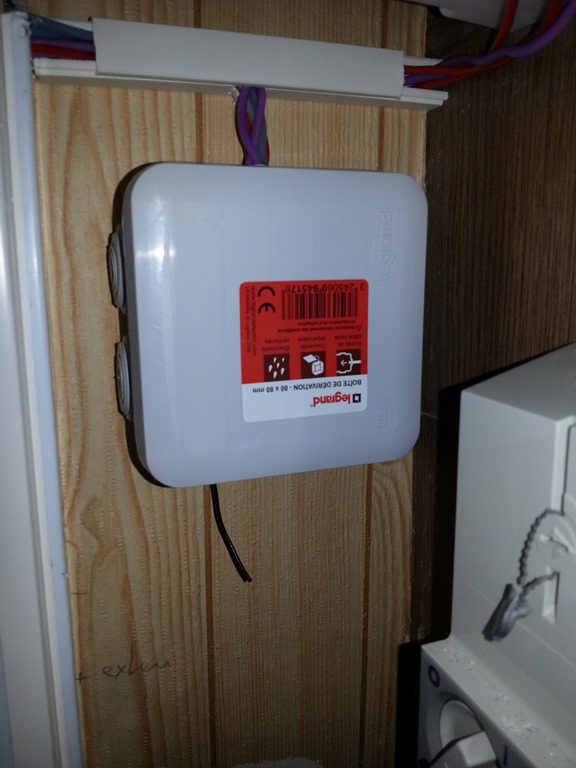

Photo 2

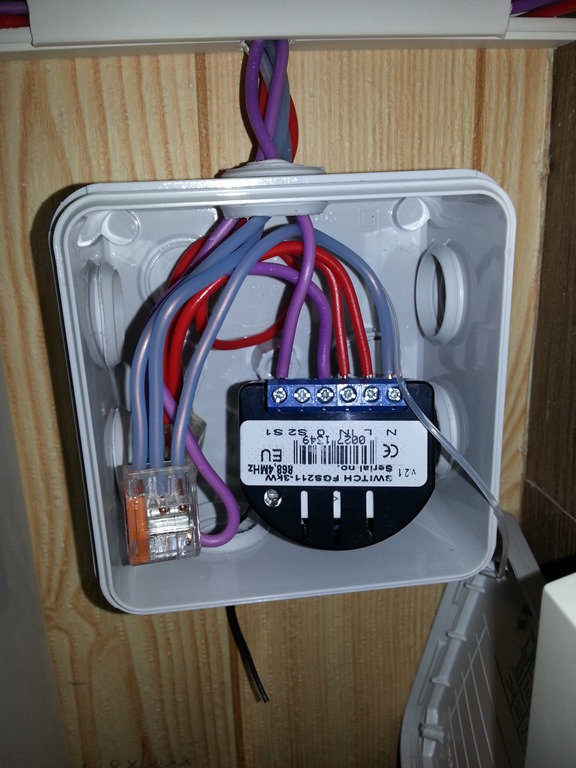

photo 3

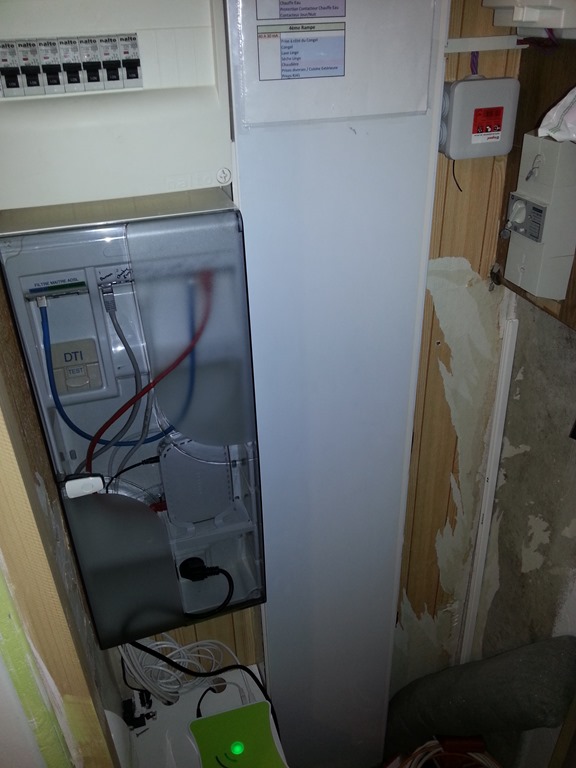

Photo 1



J’ai ensuite inclus mon module et créé la valeur « On » et « Off ».

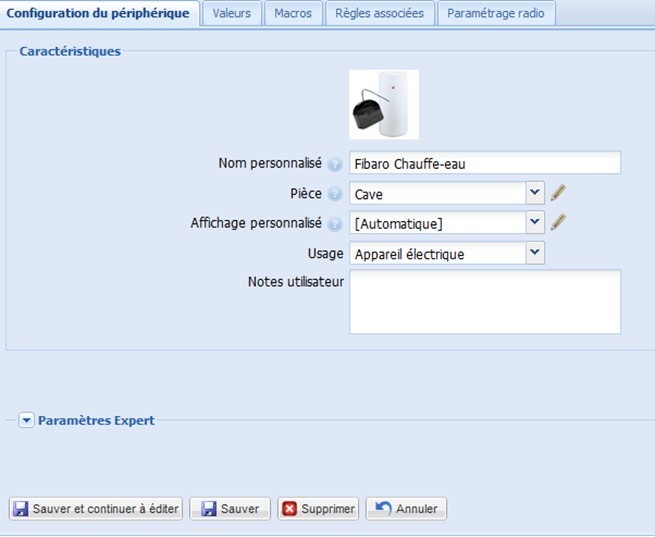

Capture 1

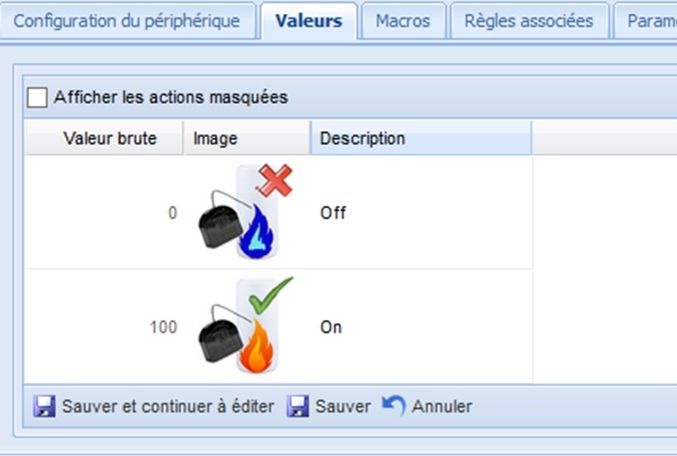

Capture 2



Puis j’ai créé une règle afin que le chauffe-eau s’arrête tous les jours à 5h30 (heure où je me lève) afin qu’il ne lance pas un deuxième cycle de chauffe après avoir pris ma douche.

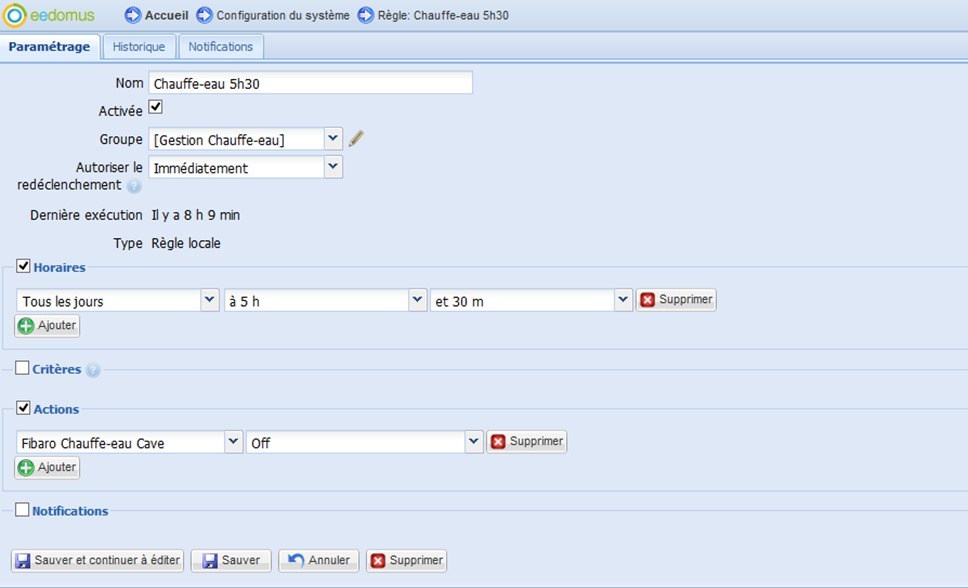

Capture 3



Petite subtilité à prendre en compte, c’est qu’à partir de 5h30, le chauffe-eau sera en arrêt. Ce qui implique que l’impulsion EDF aura pour effet de remettre en route le chauffe-eau. Il faut donc mettre en place une règle afin de remettre en route le chauffe-eau quelques minutes avant l’impulsion EDF, afin que celle-ci désactive le chauffe-eau.

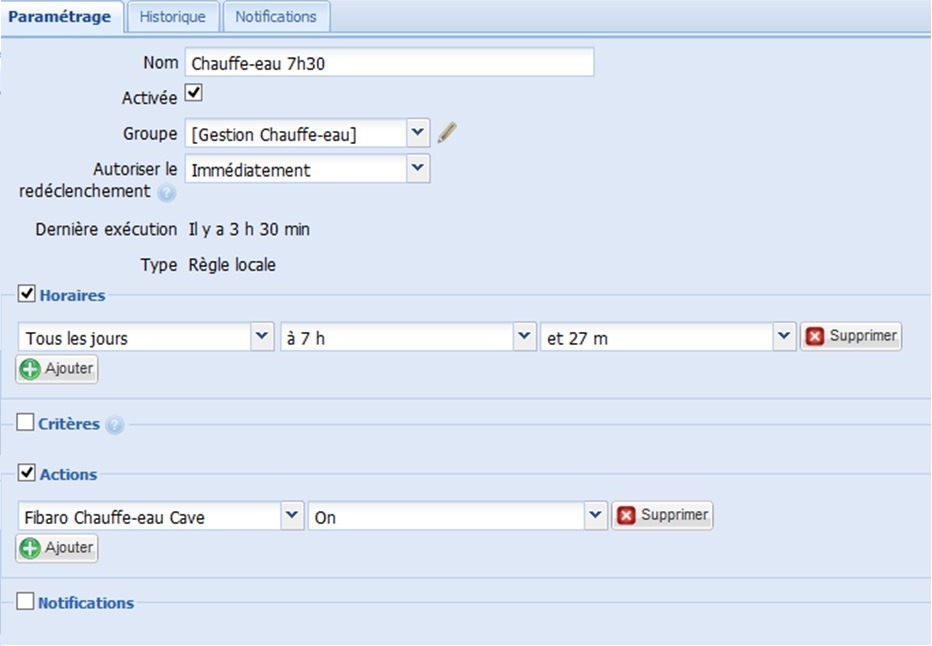

Capture 4



Dans le cas où nous recevons du monde à la maison et qu’il n’y a plus d’eau chaude, nous pouvons lancer un nouveau cycle de chauffe soit par le contacteur jour nuit (marche forcée) soit en passant par l’état du module Fibaro en le passant à l’état « On ».



Petit plus optionnel :

On peut aussi imaginer mettre en place une règle qui interdira le passage à l’état « On » quand le tarif électricité est en Heures Pleines (HP dans le cas où il y a un module de télé-information raccordé à la eedomus). Mais dans ce cas la position marche forcée du contacteur jour/nuit ne mettra plus en route le chauffe-eau. Il faudra créer un état virtuel (intitulé « Invités » par exemple) avec 2 valeurs « Oui » et « Non » puis une règle autorisant le passage du chauffe-eau en « On » si nous sommes en HP avec l’état « Invités » à « Oui ».

J’espère avoir était le plus clair possible pour mon premier article.

Un grand merci à Damien, une personne qui a fait confiance à Nord-Domotique.
